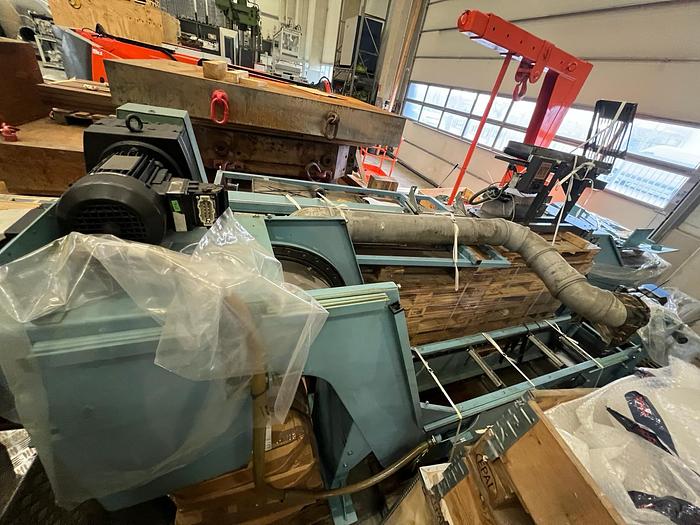

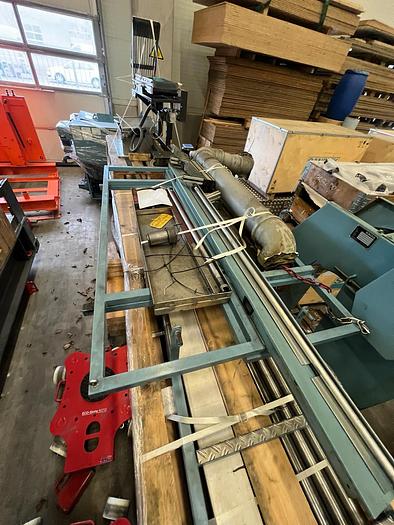

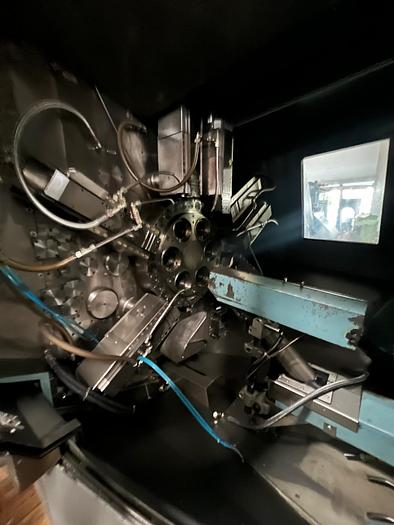

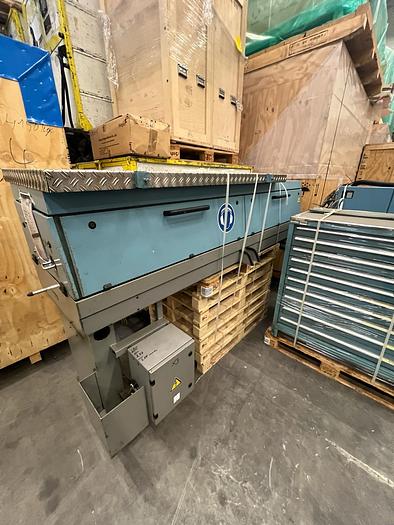

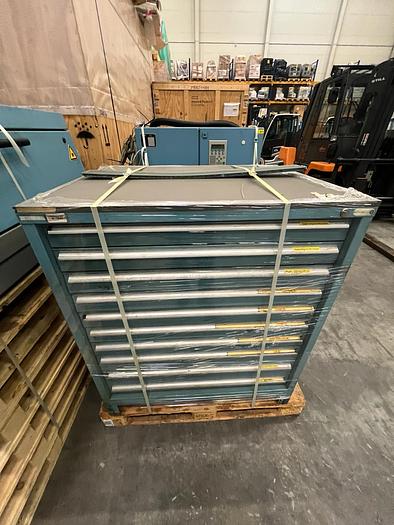

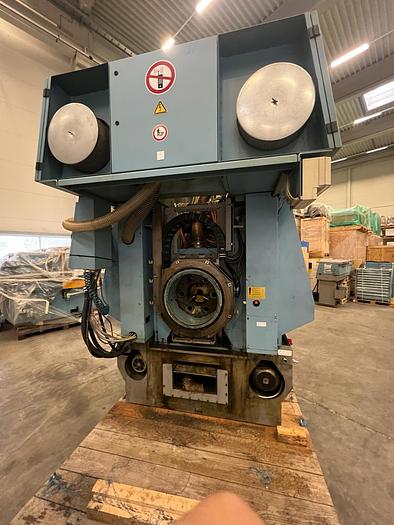

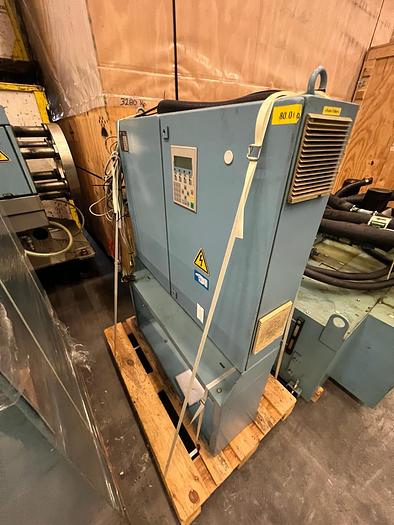

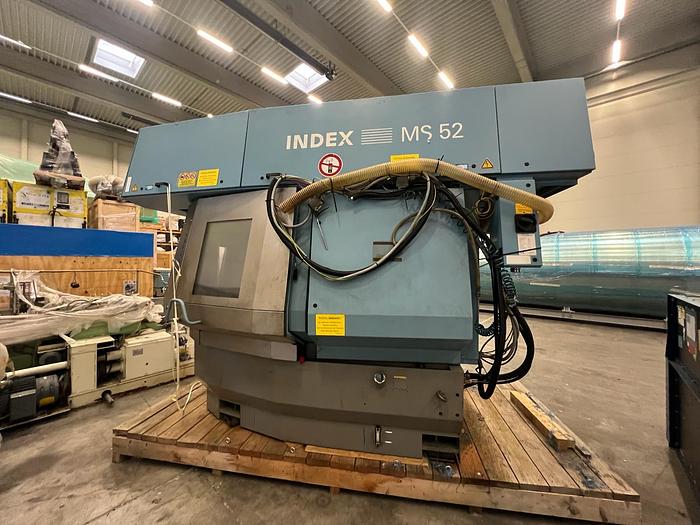

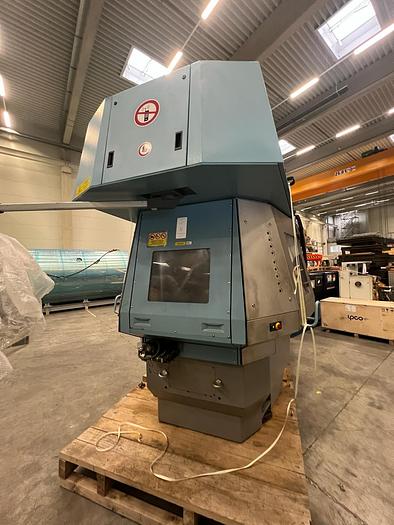

Mehrspindelstangenautomat INDEX MS 52

Mehrspindelstangenautomat

INDEX   MS 52

Baujahr    2005

Steuerung SIEMENS C 200-4D Index

Technische Details

Spindelanzahl    6

Spindeldurchlass    max. 52 mm

Drehlänge    max. ca. 180 mm

Steuerung    C 200-4D Index

Arbeitsspindel:

Anzahl der Spindeln    6 pos.

max. Stangendurchmesser    52 mm

Max. Drehzahl    5.000 min/-1

Antriebsleistung    29 kW

Max. Drehmoment    138 Nm

Schwenk-Synchronspindel:

Max. Drehzahl    6.000 min/-1

Antriebsleistung    5,7 / 7,2 kW

Max. Drehmoment    18 / 23 Nm

Schwenkwinkel Synchronspindel    132 °

Schlittenweg Z-Richtung    190 mm

Rückseitenbearbeitung    3 pos.

Werkzeugträger 1:

Anzahl der Werkzeugstationen    12 pos.

Verfahrweg - x    100 mm

Verfahrweg - z    180 mm

y-Achse    58 (+/- 29) mm

Werkzeugträger 2:

Rückseitenbearbeitung    3 pos.

Werkzeugaufnahme    Capto C4

Verfahrweg - x    83 mm

Gesamtleistungsbedarf    111 kVA

Maschinengewicht ca.    12,0 t

Raumbedarf ca.    10,0 x 5,0 x 3,5 m

Bei der Maschine wurden bereits div. Komponenten zur Ersatzteilgewinnung ausgebaut.

Daher verkaufe wir die Maschine als DEFEKT zum ausschlachten.
