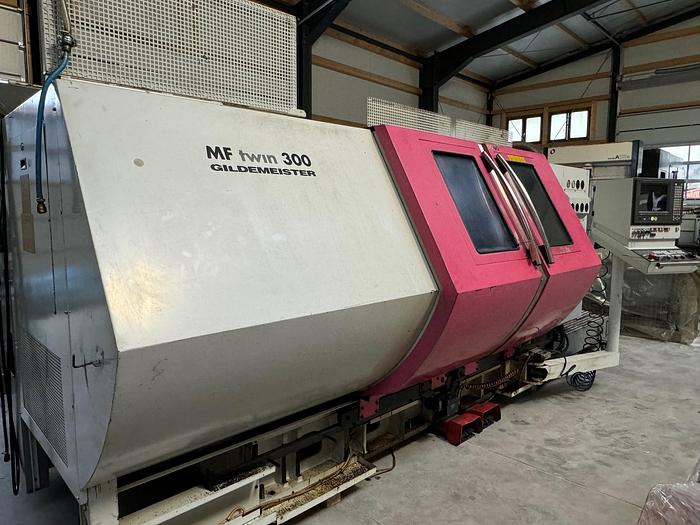

CNC Drehmaschine GILDEMEISTER TWIN 300

CNC Drehmaschine

GILDEMEISTER TWIN 300

Baujahr 2000

CNC Steuerung FANUC Series 16T

Arbeitsbereich

Umlaufdurchmesser über Abdeckung 320 mm

Max. Drehdurchmesser 250 mm

Futterdurchmesser 250 / 315 mm

Max. Übergabedurchmesser 320 mm

Max. Abstand zwischen den Spindel 1400 mm

Schlittenweg plan (X1) 253 mm

Schlittenweg längs (Z1) 945 mm

Schlittenweg plan (X2) 198 mm

Schlittenweg längs (Z2) 1080 mm

Längshub Spindelmotor 1150 mm

Drehspindel 1 (links) und 2 (rechts)

Spindelbohrungdurchmesser 79 mm

Stangendurchmesser 65 mm

Spindeldurchmesser im vorderen Lager 140 mm

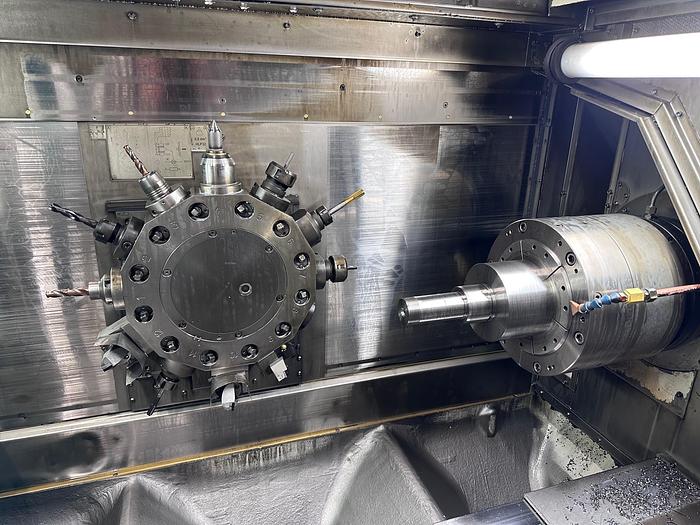

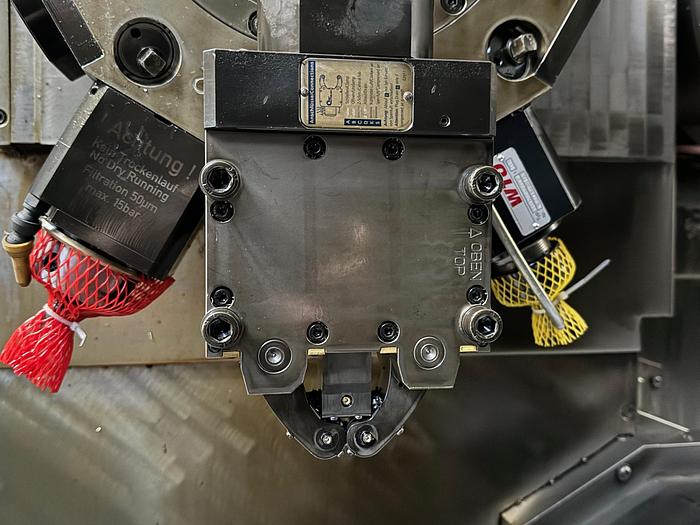

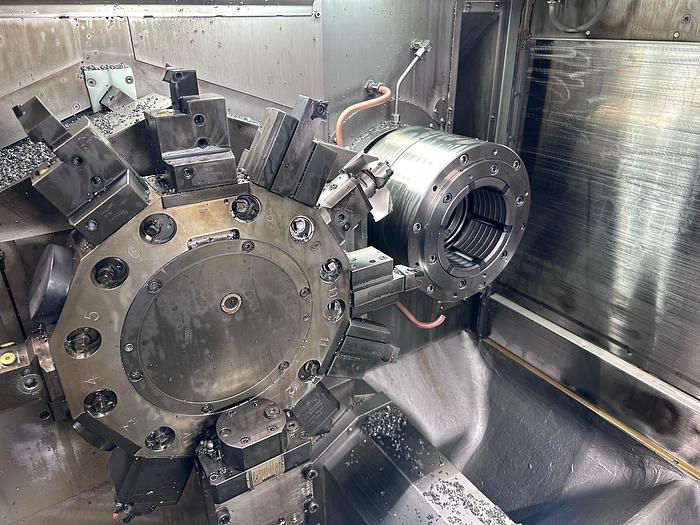

Werkzeugträger mit angetriebenen Werkzeugen

Anzahl der Werkzeugstationen 2 x 12

Davon max. angetriebene Werkzeuge

Max Drehmoment 50% ED 57 NM

Max Drehzahl angetriebenen Werkzeuge 3400 min-1

Maschinenabmessungen

Masse (LxBxH) mit Späneförderer 5930 x 2330 x 2000 mm

Gewicht ohne Späneförderer 10,5 to
