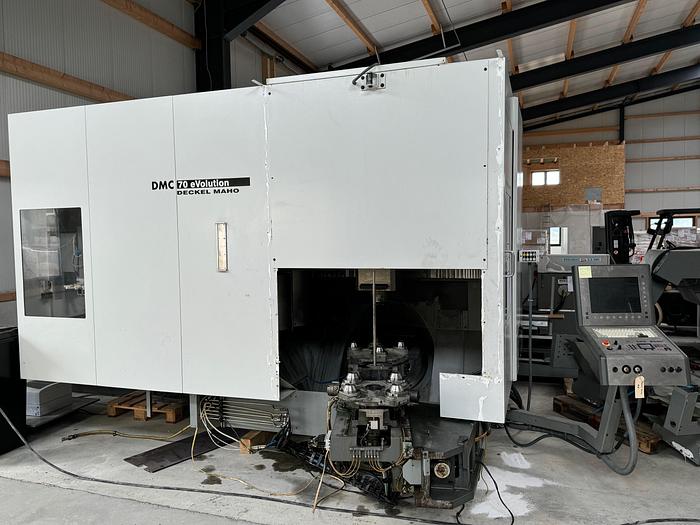

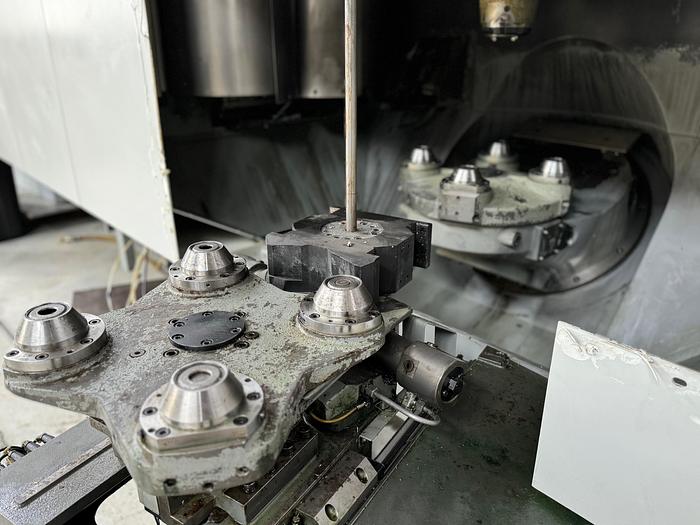

CNC Universal Bearbeitungszentrum mit Palettenwechsler DECKEL MAHO DMU 70 eVolution

CNC Universal Bearbeitungszentrum mit Palettenwechsler

DECKEL MAHO DMU 70 eVolution

Baujahr 2004

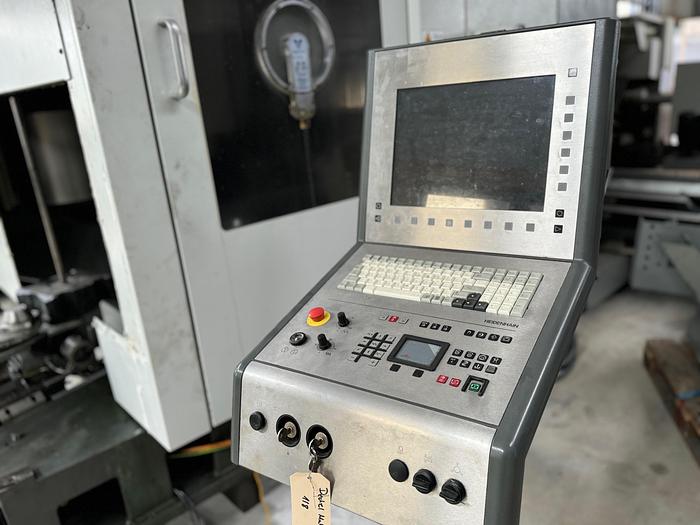

CNC Steuerung MillPlus iT Heidenhain

Technische Details

x-Weg    750 mm

y-Weg    600 mm

z-Weg    520 mm

Hauptspindel:

Drehzahlbereich - Hauptspindel    20 - 18.000 min/-1

Antriebsleistung - Hauptspindel    35 / 25 kW

Max. Drehmoment    130 / 87 Nm

Werkzeugaufnahme    HSK A63

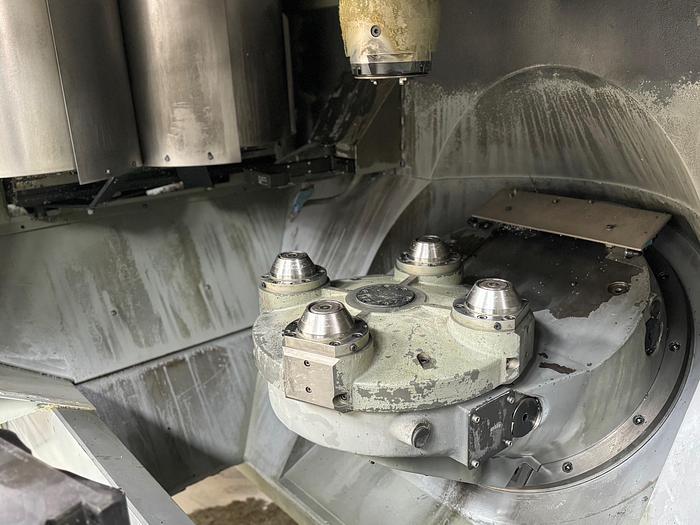

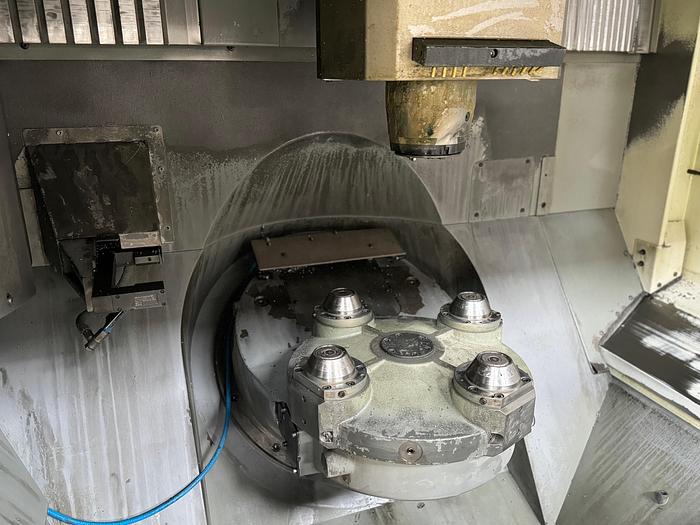

NC-Schwenkrundtisch:

Tischaufspannfläche    700 x 500 mm

Schwenkbereich B-Achse    180 °

drehbar    C: 360 °

max. Tischbelastung    350 kg

Zentrierbohrung    30 H6 mm

T-Nuten    7x 14H7 x 63 mm

Tischdrehzahlbereich    21,5 min/-1

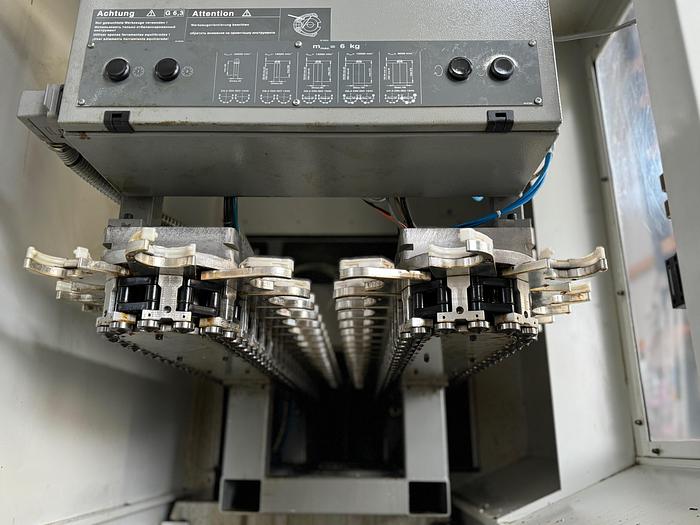

Werkzeugmagazin:

Anzahl der Werkzeugplätze    32 pos.

max. Werkzeuglänge    315 mm

max. Werkzeugdurchmesser    105 mm

max. Werkzeugdurch. bei freier Nachbarbox.    130 mm

max. Werkzeuggewicht    6 kg

Vorschübe:

Eilgang ( X / Y / Z )    50 / 50 / 50 m/min

Vorschubgeschwindigkeit    20.000 mm/min

Vorschubkraft    X / Y / Z: 8 / 8 / 7 kN

Gesamtleistungsbedarf    48 kVA

Maschinengewicht ca.    10 t

Raumbedarf ca.    6,5 x 3,5 x 2,9 m
