Bearbeitungszentrum - Horizontal MAKINO A55

Bearbeitungszentrum - Horizontal

MAKINO A55

Baujahr    2002

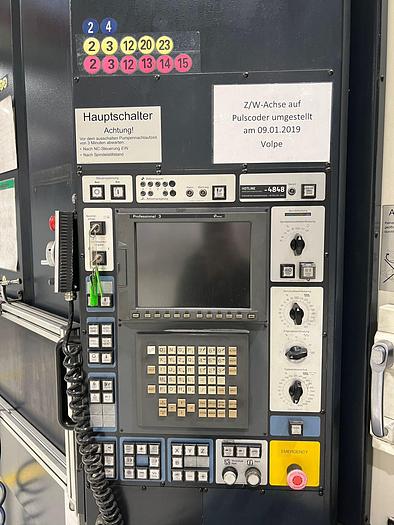

Steuerung    Fanuc 16 MC Professional 3

Technische Details

x-Weg    560 mm

y-Weg    560 mm

z-Weg    560 mm

Spindeldrehzahlen    20.000 U/min

Drehmoment    max. 167 Nm

Werkzeugaufnahme    HSK-A63 DIN 69893

Werkzeugmagazin:    126 Plätze

Abstand Spindelkopf - Tisch min./max.    150 - 710 mm

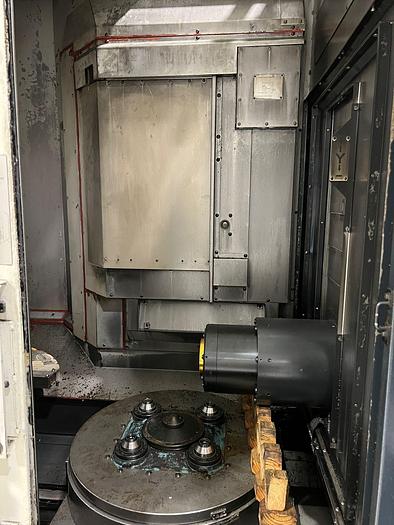

Palettengröße    400 x 400 mm

Drehtisch    1 °

Abstand Tisch-UK-Spindel    80-640 mm

Tischgeschwindigkeit    5000 min-1

Palettenbelastung    400 kg

Antrieb    22 kW

Vorschub    1-40.000 mm/min

Eilgang    40.000 mm/min

Werkzeugwechselzeit    1 sec

max. Werkzeugdurchmesser    80 mm

max. Werkzeuglänge    300 mm

Palettenwechselzeit    7 sec

Gesamtleistungsbedarf    64 kW

Maschinengewicht ca.    15 t

Raumbedarf ca.    9x3x2,8 m
