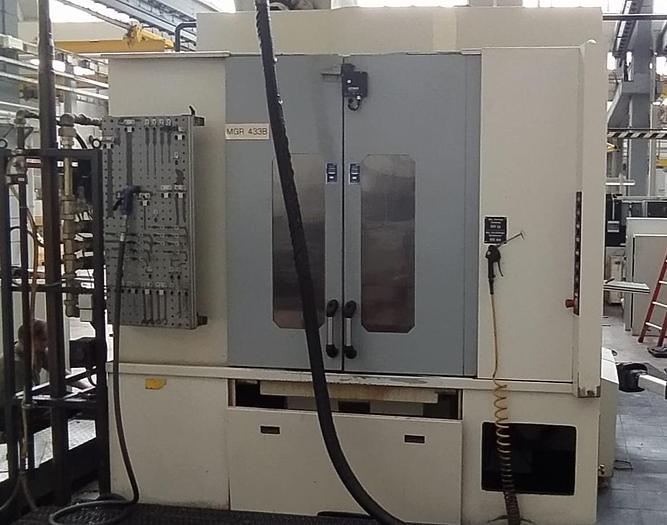

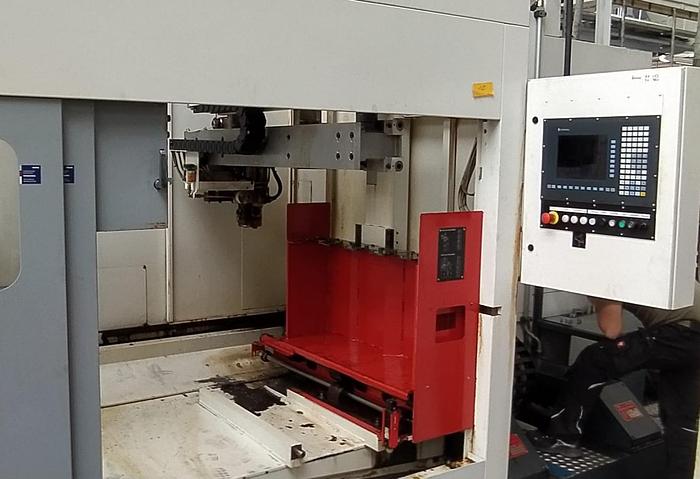

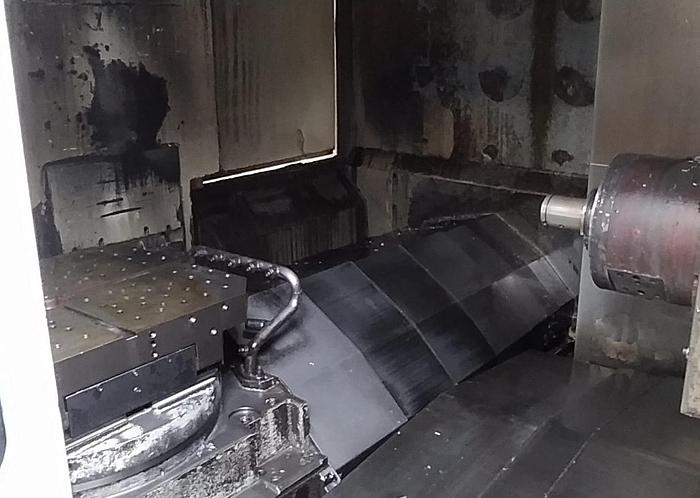

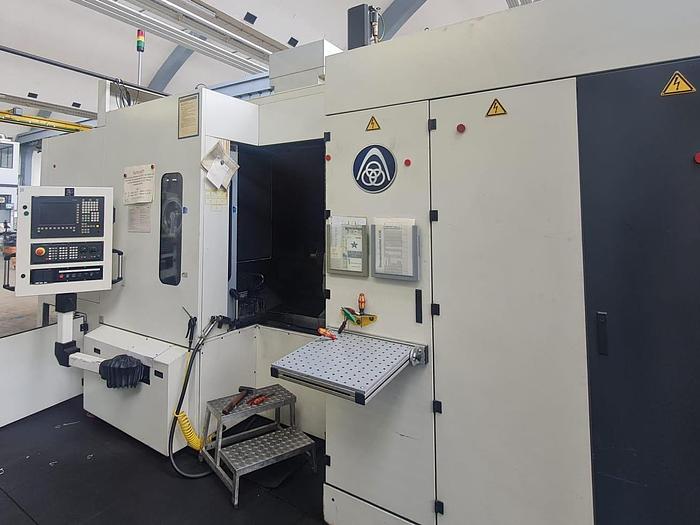

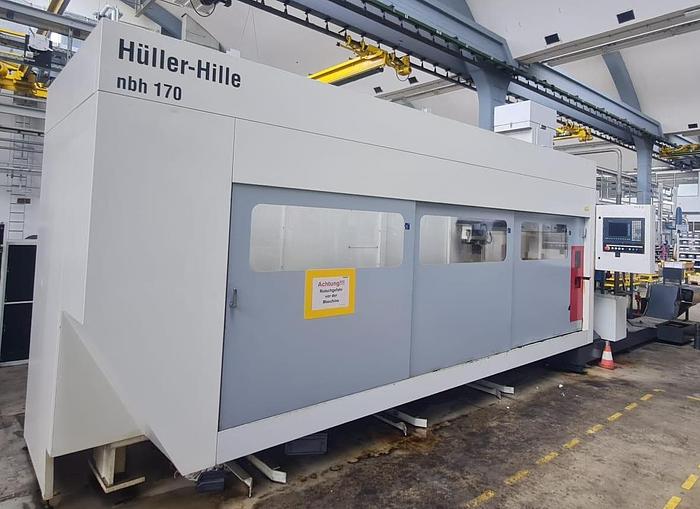

CNC Bearbeitungszentrum Hüller Hille NBH 170

CNC Bearbeitungszentrum
Hüller Hille NBH 170

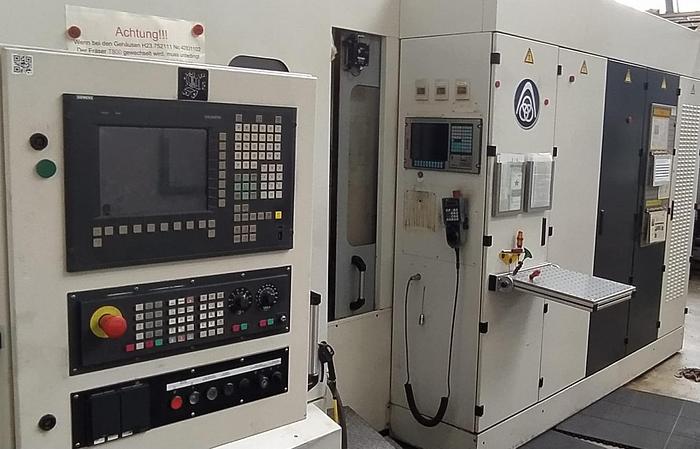

Steuerung 840 D
Baujahr 2003

Technische Details
X-Achse 1000 mm
Y-Achse 800 mm
Z-Achse 800 mm

Werkstückschwenkbereich im Arbeitsraum 900 mm
Abstand Tischmitte - Spindelndes in Z 130 mm

Platte
Aufspannfläche Platte DIN 55201, Form A2 500 x 630 mm
Transportbelastung je Palette ca. 800 kg
Vorrichtungshöhe 1100 mm

Arbeitsspindel/Getriebespindelstock
Durchmesser im vorderen Lager 100 mm
Drehzahlbereich, Standard 25 - 6000 1/min
Drehzahlbereich Option 25 - 10000 1/min
Drehmoment 100% ED/60% ED max. 900/1130 NM

Vorschub
Vorschubbereich X-, Y-, Z-Achse 1-36000 mm/min
Vorschubkraft X-,Y-,Z-Achse 25% ED ca. 25000 N
Eilganggeschwindigkeit X-,Y-,Z-Achse 36 m/min
Eilgang Rundtisch 30 1/min
Kugelrollspindel 63 mm

Platzbedarf 8,00 x 3,50 x 3,50 m
Gewicht 24to
